hp 서버에서 vmware에서 raid5 에서 물리 디스크 추가 하기

Add physical disks from vmware to raid5 on hp server



안녕하세요.



HP 서버에 vmware 온라인 상태에서 raid 5 물리 디스크 확장 하는 방법 입니다.



서버 정보

모델명 : hp del380 gen9

OS : Esxi 6.0

레이드 상태

Raid 5 : 300G*3개 에서 300G*4개 변경예정



사전 준비

가상 서버 모두 백업(혹시 모를 위험을 대비 하기 위해 ^^)



HP 서버에 vmware 온라인 상태에서 raid 5 물리 디스크 확장

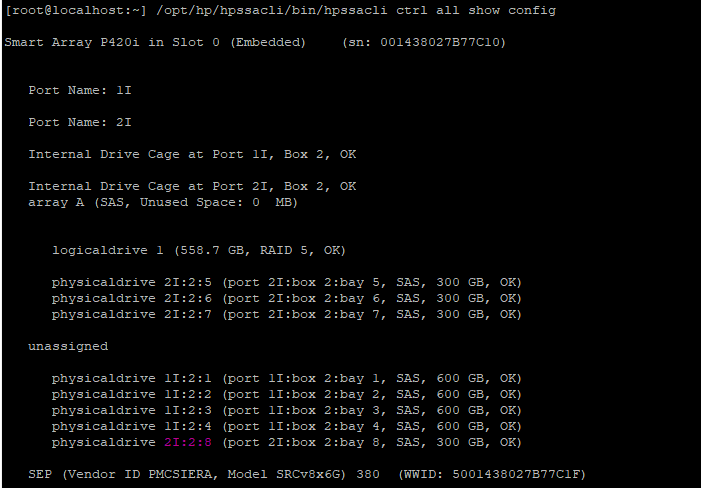

1. 디스크 정보 확인 (558gb사용, raid 5사용중, 추가 할 디스크 300gb 2I:2:8)

/opt/hp/hpssacli/bin/hpssacli ctrl all show config



2. 논리디스크(raid 5 558GB 사용중)

/opt/hp/hpssacli/bin/hpssacli ctrl slot=0 ld 1 show



3. 디스크 확장 slot-0 id 1 (레이드5 볼륨)을 2i:2:8 디스크 추가해서 물리 디스크 추가

/opt/hp/hpssacli/bin/hpssacli ctrl slot=0 ld 1 add drives=2I:2:8



4. 물리 디스크 추가 진행 사항 (빨간색) (100% 완료 될때 까지 기다려야함)

/opt/hp/hpssacli/bin/hpssacli ctrl slot=0 ld 1 show



5. 로지컬드라이브에서 물리디스크 3개에서 4개로 변경 확인

/opt/hp/hpssacli/bin/hpssacli ctrl all show config



6. 하지만 디스크 용량은 8xx기가 정도로 증가 되야 하지만 기존 558기가로 변경없음



7. 물리 디스크 추가 후 어레이 확장

/opt/hp/hpssacli/bin/hpssacli ctrl slot=0 ld 1 modify size=max



8. 확장된 볼륨 정보 확인(기존 558기가에서 838기가) 및 진행 상황 확인



9. 볼륨이 확장 되면 vmware 파티션을 확장 해야함



10. 스토리지 하드 정보 확인 (bootbank 확인)

ls -ltrh



11. 다음 명령을 실행하여 수정할 데이터스토어의 디바이스 식별자(예: naa, mpx, ui, vml 등)를 가져옵니다.

vmkfstools -Ph -v10 bootbank



12. 장치 식별자를 장착하고 partedUtil 명령을 사용하여 장치의 기존 파티션을 식별합니다 (3 15472640)값확인

partedUtil getptbl "/vmfs/devices/disks/naa.600508b1001c1e2903a1df0d4bd93233"

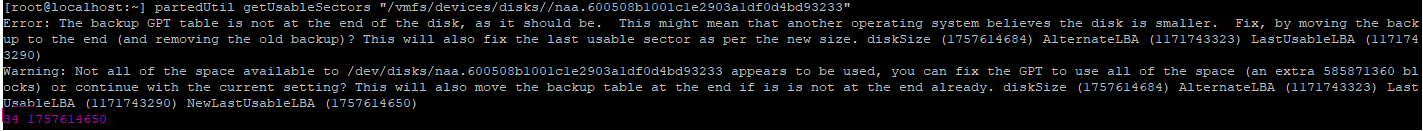

13. partedUtilgetUsableSectors 명령을 실행하여 VMFS 데이터스토어 파티션에 대해 원하는 종단 섹터를 식별합니다

partedUtil getUsableSectors "/vmfs/devices/disks//naa.600508b1001c1e2903a1df0d4bd93233"

1757614650-1=1757614649(값 확인)

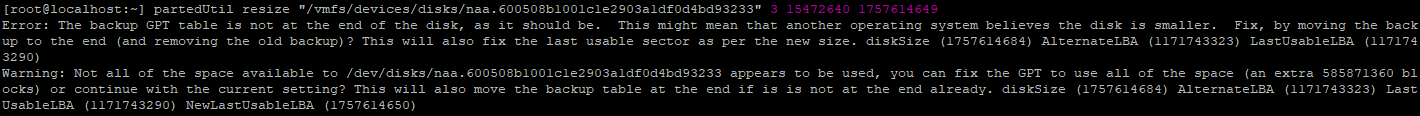

14. 기본 파티션 3의 크기를 조정하려면 다음 명령을 실행합니다. (작업 후 재부팅이 필요 할 수 있음)

 partedUtil resize "/vmfs/devices/disks/naa.600508b1001c1e2903a1df0d4bd93233" 3 15472640 1757614649



15. vmkfstools --growfs "/vmfs/devices/disks/naa.600508b1001c1e2903a1df0d4bd93233:3" "/vmfs/devices/disks/naa.600508b1001c1e2903a1df0d4bd93233:3"



16. 다음 명령을 실행하여 VMFS 볼륨 새로 고침을 수행합니다.

vmkfstools -V

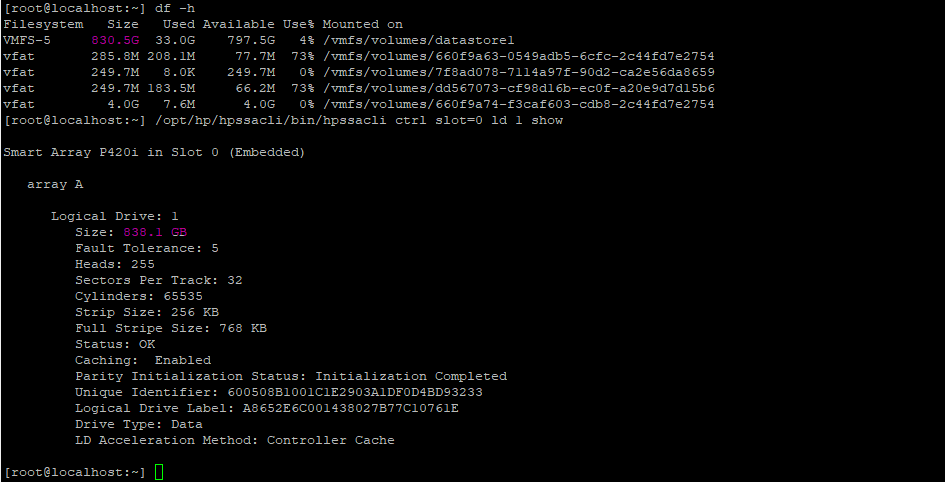

17. 다음 명령어를 사용해서 증가확인
